Лазерное 3D-сканирование помещений: зачем оно нужно, какую точность дает и когда окупается

Представьте ситуацию: нужно сделать реконструкцию здания, перепланировку офиса, ремонт квартиры или создать цифровую модель производственного объекта.

Первое, что необходимо проектировщику, — получить точные размеры существующего пространства.

Еще несколько лет назад для этого использовали рулетки, лазерные дальномеры и ручные обмеры. Сегодня все чаще применяется лазерное 3D-сканирование помещений, которое позволяет за несколько часов собрать миллионы измерений и получить цифровую копию объекта с точностью до нескольких миллиметров.

Технология активно используется архитекторами, инженерами, строителями, дизайнерами интерьеров, девелоперами и службами эксплуатации зданий.

Разберемся, как работает 3d сканирование помещений, какие задачи решает и когда действительно стоит инвестировать в такую съемку.

Что такое лазерное 3D-сканирование помещений

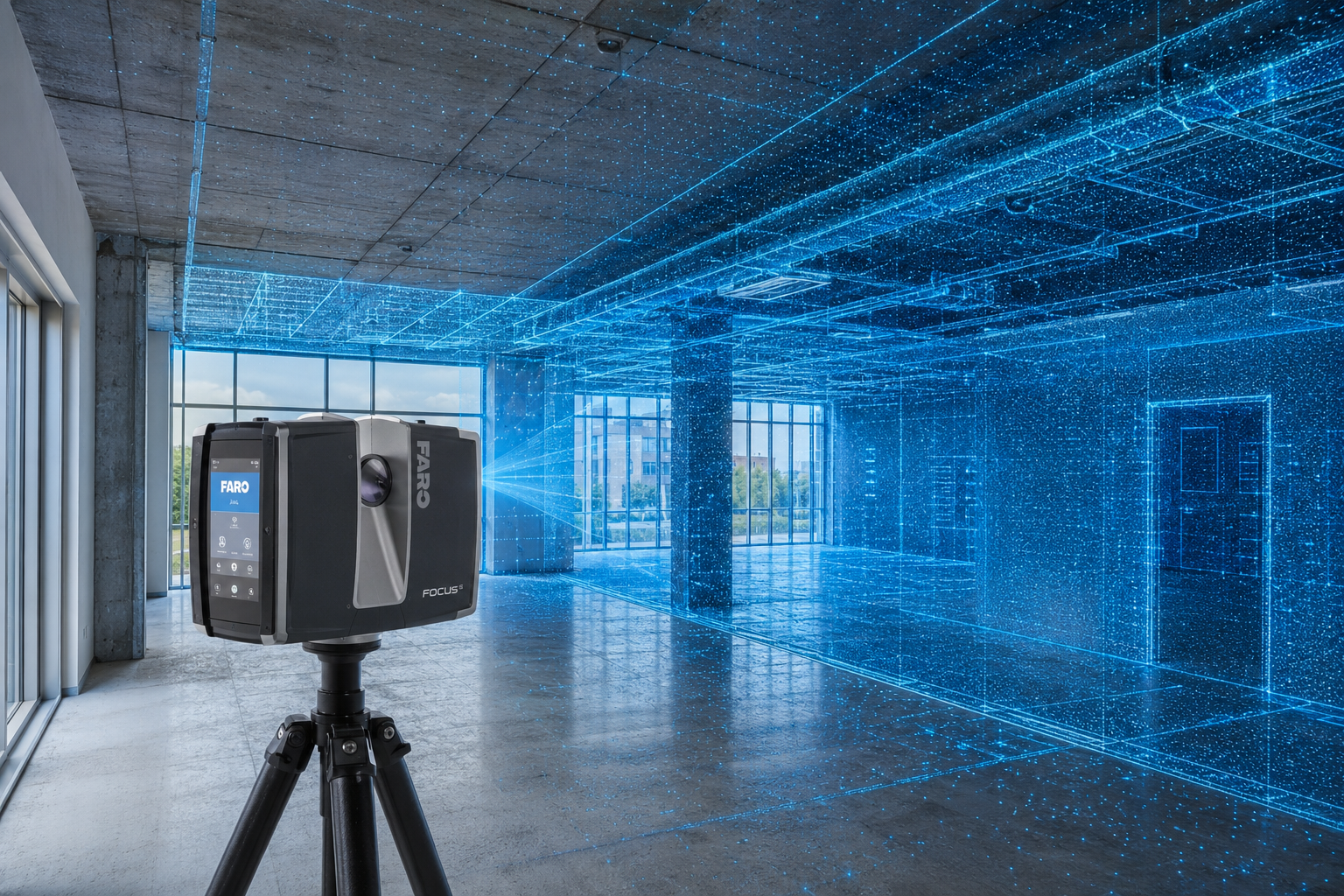

Лазерное 3D-сканирование — это технология измерения пространства с помощью специального сканера, который выпускает сотни тысяч или даже миллионы лазерных импульсов в секунду.

Каждый луч отражается от поверхности и возвращается обратно. По времени возврата вычисляется точное положение каждой точки в пространстве.

В результате формируется так называемое облако точек — цифровая модель помещения, содержащая миллионы координат.

Фактически создается трехмерная копия объекта, которую можно измерять и анализировать уже на компьютере.

Что получает заказчик после сканирования

Многие ошибочно думают, что результатом работы являются просто фотографии.

На практике вариантов значительно больше. После обработки данных можно получить:

• облако точек;
• поэтажные планы;
• фасады;
• разрезы;
• BIM-модель;
• 3D-модель здания;
• чертежи DWG;
• модели для Revit;
• модели для ArchiCAD;
• модели для Navisworks;
• цифровой архив объекта.

Конечный результат зависит от задачи заказчика.

Как работает процесс сканирования

Работы обычно проходят в несколько этапов.

1. Выезд на объект

Специалисты оценивают:

• площадь объекта;
• количество помещений;
• сложность геометрии;
• наличие труднодоступных зон;
• требования к точности.

2. Установка сканера

Сканер устанавливается в нескольких точках помещения.

Каждая позиция фиксирует окружающее пространство на 360 градусов.

Для квартиры может потребоваться 10–20 станций. Для крупного бизнес-центра — несколько сотен.

3. Сбор данных

Во время сканирования прибор регистрирует миллионы измерений.

Современные сканеры способны фиксировать:

• стены;
• потолки;
• полы;
• инженерные сети;
• колонны;
• оборудование;
• мебель;
• декоративные элементы.

4. Объединение сканов

Все отдельные съемки объединяются в единую систему координат.

Получается целостная цифровая модель объекта.

5. Создание документации

На основании облака точек подготавливаются необходимые материалы.

Это могут быть как простые планы, так и полноценные BIM-модели.

Какая точность достигается

Это один из самых популярных вопросов.

Точность зависит от оборудования и условий съемки.

В большинстве проектов можно рассчитывать на следующие показатели:

Для большинства архитектурных и инженерных задач этого более чем достаточно.

Чем 3D-сканирование лучше обычных обмеров

Главное преимущество заключается не только в точности.

Сканирование собирает практически всю геометрию объекта.

При классических обмерах фиксируются только заранее выбранные размеры.

Если позже выяснится, что нужен дополнительный параметр, приходится снова ехать на объект.

При наличии облака точек повторный выезд часто не требуется. Можно выполнить дополнительные измерения прямо в программе.

Когда технология особенно полезна

Не каждый объект требует сканирования.

Однако существуют ситуации, где технология дает максимальную выгоду.

Реконструкция старых зданий

Исторические объекты редко соответствуют архивным чертежам.

За десятилетия эксплуатации появляются:

• деформации;
• перекосы;
• надстройки;
• изменения планировки.

Лазерное сканирование позволяет увидеть реальное состояние здания.

Проектирование инженерных систем

При проектировании вентиляции, кондиционирования, электросетей и трубопроводов критически важны точные размеры.

Ошибки даже в несколько сантиметров могут привести к дорогостоящим переделкам.

Производственные предприятия

Заводы являются одними из самых востребованных объектов для 3D-сканирования.

Причины очевидны:

• сложная геометрия;
• большое количество оборудования;
• ограниченное время остановки производства;
• высокая стоимость ошибок при проектировании.

Торговые центры

Для реконструкции коммерческих объектов требуется максимально точная информация.

Сканирование позволяет сократить сроки проектирования и уменьшить риск ошибок.

Дизайн интерьеров

Все чаще технологию используют для квартир, домов, офисов, ресторанов и гостиниц.

Особенно полезно сканирование при сложной геометрии помещений, нестандартных потолках, нишах, арках, лестницах и встроенных конструкциях.

Что такое облако точек

Облако точек — это основной результат сканирования.

Каждая точка имеет координаты:

• X;
• Y;
• Z.

Современный объект может содержать десятки миллионов, сотни миллионов или даже более миллиарда точек.

Из них формируется цифровая модель пространства.

Что такое BIM-модель и зачем она нужна

BIM, или Building Information Modeling, — это цифровая информационная модель здания.

В отличие от обычного чертежа, BIM содержит не только геометрию, но и информацию об элементах объекта:

• размеры;
• материалы;
• конструкции;
• инженерные сети;
• свойства элементов.

После лазерного сканирования создается так называемый процесс Scan-to-BIM.

Облако точек становится основой для BIM-модели.

Это особенно востребовано при эксплуатации крупных объектов недвижимости, реконструкции зданий и проектировании инженерных систем.

Самые частые ошибки заказчиков

Практика показывает, что многие проблемы возникают еще до начала работ.

Выбор минимальной точности

Некоторые заказчики пытаются сэкономить на точности съемки.

Позже оказывается, что данных недостаточно для проектирования, и часть работ приходится выполнять заново.

Отсутствие технического задания

Исполнитель должен понимать:

• какие чертежи нужны;
• какой формат необходим;
• требуется ли BIM-модель;
• какие зоны являются приоритетными;
• какая точность нужна проектировщикам.

Сканирование слишком поздно

Иногда съемку заказывают уже после начала проектирования.

В результате приходится переделывать часть документации.

Неверная оценка объема работ

Большой завод, торговый центр или административное здание могут содержать сотни помещений и километры инженерных коммуникаций.

Стоимость и сроки должны оцениваться реалистично.

Сколько времени занимает сканирование

Сроки зависят от площади, сложности объекта и требуемых результатов.

Обработка данных обычно занимает больше времени, чем сама съемка.

Когда лазерное сканирование не нужно

Технология эффективна не всегда.

Обычных обмеров зачастую достаточно для:

• небольших косметических ремонтов;
• замены мебели;
• простых перепланировок без сложного проектирования;
• объектов с актуальной исполнительной документацией.

В таких случаях использование 3D-сканера может не окупиться.

Будущее цифровых двойников зданий

Сегодня 3D-сканирование постепенно становится стандартом в строительной отрасли.

Все больше проектов переходят к концепции цифрового двойника объекта.

Такой двойник позволяет:

• контролировать эксплуатацию;
• планировать ремонты;
• отслеживать изменения;
• управлять недвижимостью;
• снижать затраты на реконструкцию.

По мере развития BIM, искусственного интеллекта и автоматизированного проектирования роль лазерного сканирования будет только расти.

Вывод

Лазерное 3D-сканирование помещений уже давно перестало быть экзотической технологией для крупных строительных компаний.

Сегодня оно используется при ремонте квартир, реконструкции исторических зданий, проектировании инженерных систем, создании BIM-моделей и управлении недвижимостью.

Главное преимущество технологии — получение максимально точной цифровой копии объекта без необходимости выполнять сотни ручных измерений.

Если проект предполагает серьезное проектирование, реконструкцию или создание цифровой модели здания, стоимость сканирования обычно окупается за счет сокращения ошибок, уменьшения количества выездов на объект и ускорения работы проектировщиков.
